Aan de Kleiweg 500 in Rotterdam is de afgelopen periode gebouwd aan een modern en duurzaam ziekenhuisgebouw voor het Franciscus Gasthuis. Met daarin de acute afdelingen Spoedplein Rotterdam Noord, het Operatie & Interventie centrum en het Vrouw & Kind Centrum. Binnen dit bijzondere project hebben wij een belangrijke bijdrage geleverd aan de veiligheid van het gebouw.
In samenwerking met ULC en Unica hebben wij de volledige uitwendige bliksembeveiligingsinstallatie gerealiseerd. Daarnaast hebben wij ook de aardingsinstallaties in de fundatie en betonconstructies van deze vervangende nieuwbouw verzorgd.
Het ontwerp van de bliksembeveiligingsinstallatie is ontwikkeld door onze eigen afdeling Engineering. Daarbij hebben wij gekozen voor een combinatie van verschillende beveiligingsmethodieken. Het ontwerp is gebaseerd op het geometrisch model, de bliksembolmethode, maasvormige afscherming en de beschermhoekmethode.
De installatie is ontworpen en uitgevoerd conform de NEN-EN-IEC 62305, waarbij Lightning Protection Level II (LPL II) als beschermingsklasse is toegepast.

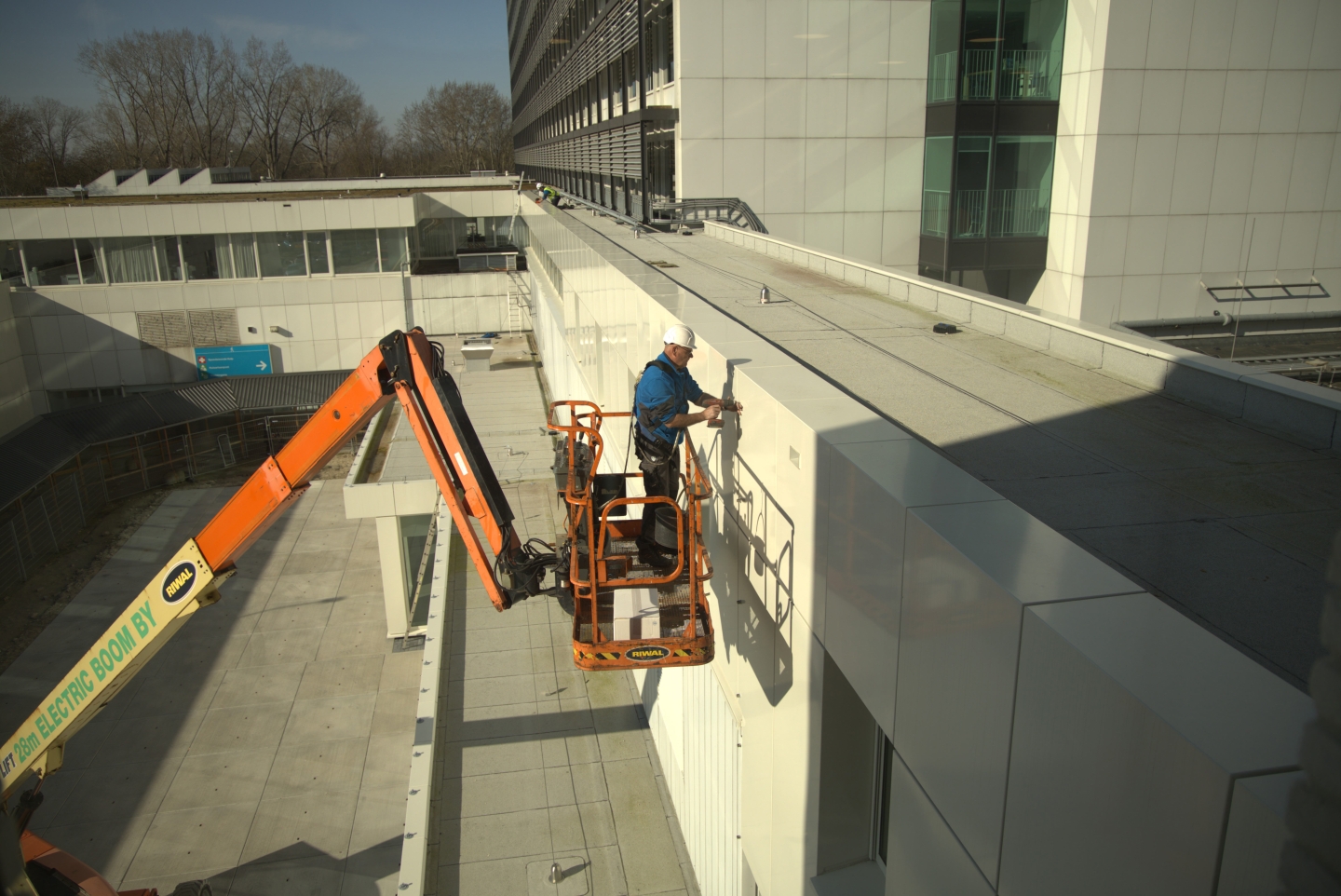

Voor de dak installatie hebben wij gebruikgemaakt van aluminium dakleidingen, aangebracht langs de dakranden. Voor de verschillende daktuinen is gekozen voor koperdraad als onderdeel van het bliksembeveiligingssysteem.

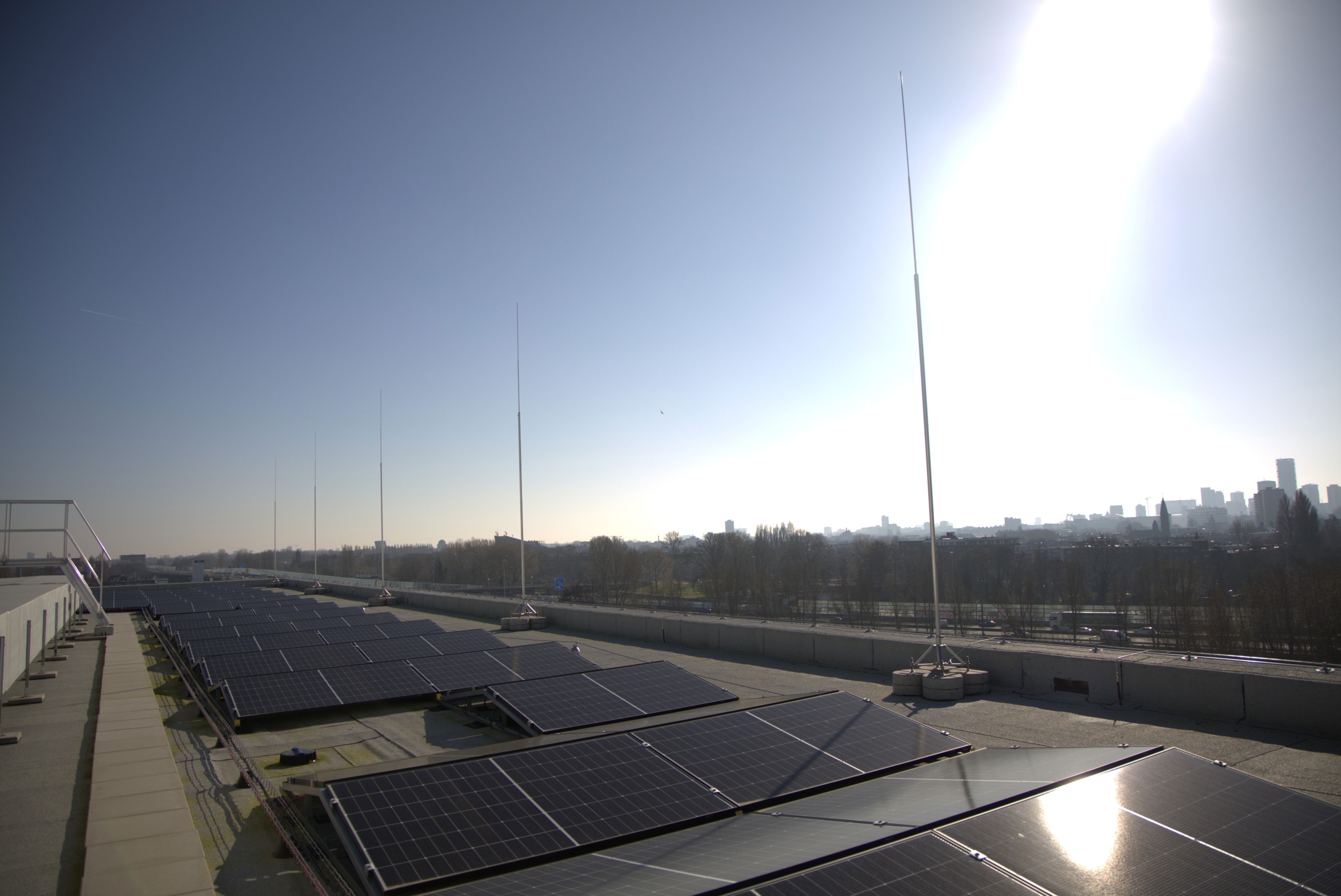

Een belangrijk onderdeel van het project was de bescherming van de aanwezige en geplande technische installaties op het dak. Voor onder andere de werktuigbouwkundige installaties en PV-panelen hebben wij meerdere stormvaste, vrijstaande opvangspitsen geplaatst. Hiermee zorgen we ervoor dat het nieuwe ziekenhuisgebouw optimaal wordt beschermd tegen directe blikseminslagen, zonder de functionaliteit van de technische installaties en zonnepanelen te belemmeren.
Ook aan de architectonische uitstraling van het gebouw is aandacht besteed. De afgaande leidingen zijn zoveel mogelijk uit het zicht weggewerkt in de spouwmuren en betonconstructies, waardoor de bliksembeveiliging onderdeel vormt van het gebouw zonder nadrukkelijk zichtbaar aanwezig te zijn.
Het realiseren van een complete bliksembeveiligingsinstallatie voor de vervangende nieuwbouw van Franciscus Gasthuis is gedegen voorbereid. De functie en omvang van dit nieuwe ziekenhuisgebouw vraagt nauwkeurige engineering en een goede samenwerking tussen alle betrokken partijen.
Met de succesvolle afronding van dit project hebben wij opnieuw laten zien dat veiligheid, techniek en esthetiek uitstekend samengaan. Wij kijken met trots terug op deze mooie opdracht, de prettige samenwerking en het eindresultaat: een toekomstbestendig ziekenhuis dat optimaal beschermd is tegen blikseminslag.
